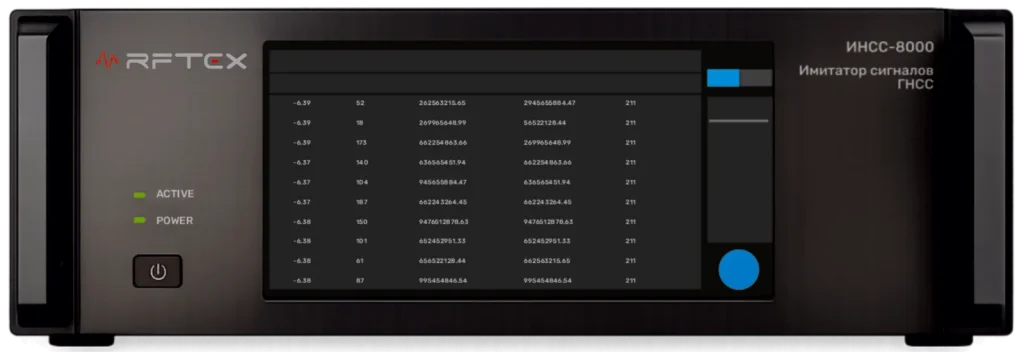

RFTEX ИНСС-8000

Стационарный имитатор сигналов ГНСС до 6 РЧ-выходов и 864 каналов — для верификации многочастотных и многоантенных приёмников, наземных терминалов и навигационно-временных систем.

Артикул: ИНСС-8000 Производитель: RFTEX

Области применения

Разработка и проверка GNSS-приёмников

Проверка многочастотных и многосистемных приёмников

Проверка терминалов и оборудования критической инфраструктуры

Испытания антенн с управляемой диаграммой направленности

Лабораторная имитация сигналов ГНСС

Испытания навигационно-временных систем

Многоантенные сценарии

Испытания спутникового оборудования и терминалов

Технические характеристики

Ключевые параметры

Тип: Имитатор сигналов ГНСС
Каналы: До 6 РЧ-выходов, до 864 каналов
Поддерживаемые системы ГНСС: GPS, ГЛОНАСС, BeiDou, Galileo, SBAS, QZSS, NavIC
Исполнение: Стационарное, 19″, 4U

Поддерживаемые сигналы ГНСС

GPS: L1CA, L1C, L1P, L1M, L2C, L2P, L2M, L5
ГЛОНАСС: G1 (L1OF, L1OC), G2 (L2OF, L2OC), G3 (L3OC)
BeiDou: B1I, B1C, B2I, B2a, B2b, B3I
Galileo: E1B, E5a, E5b, E6
SBAS: L1, L5
QZSS: L1CA, L1C, L2C, L5
NavIC: L5, S1
AWGN: 8 диапазонов

Опции по созвездиям

GPS (опция): 32 (+7) каналов — L1CA, L1C, L1M, L2C, L2M, L5
ГЛОНАСС (опция): 24 канала — G1 (L1OF, L1OC), G2 (L2OF, L2OC), G3 (L3OC)
BeiDou (опция): 63 канала — B1I, B1C, B2I, B2a, B2b, B3I
Galileo (опция): 36 каналов — E1B/E1C, E5a/E5b, E6B/E6C
QZSS/NavIC (опция): 10 каналов — L1, L5, S-диапазон
SBAS L1 (опция): 3-4 канала — WAAS, EGNOS, СДКМ, GAGAN, MSAS, BDSBAS
SBAS L5 (опция): 3-4 канала — WAAS, EGNOS, СДКМ, GAGAN, MSAS, BDSBAS
Спецрежимы (опция): 8 каналов — генерация шума AWGN: L1-JAMMING, S1-JAMMING

Характеристики помехозащиты (ИСПП)

Потребляемая мощность: ≤ 100 Вт

Группировки, дальность и точность

Количество спутников в группировке: До 49
Количество одновременно видимых спутников: До 49
Максимальная ёмкость: 864 канала (в зависимости от конфигурации)
Диапазон высоты при моделировании: 0…8 000 км
Относительная скорость: 0…80 000 м/с
Относительное ускорение: 0…5 000 м/с²
Относительный рывок: 0…8 000 м/с³
Точность псевдодальности: 0,01 м
Точность скорости изменения псевдодальности: 0,005 м/с
Межканальная согласованность: ≤ 0,3 нс

Чистота спектра и уровни сигнала

Фазовый шум при 100 Гц: ≤ −75 дБн/Гц
Фазовый шум при 1 кГц: ≤ −80 дБн/Гц
Фазовый шум при 10 кГц: ≤ −85 дБн/Гц
Фазовый шум при 100 кГц: ≤ −90 дБн/Гц
Уровень побочных спектральных составляющих: ≤ −50 дБн
Уровень гармонических составляющих: ≤ −40 дБн
Диапазон уровня несущей (LRF): −160…−80 дБмВт
Диапазон уровня несущей (HRF): −100…−20 дБмВт
Погрешность установки уровня: ±0,5 дБ в диапазоне −20…−100 дБмВт

Опорная частота и 1PPS

Опорная частота 10 МГц, вход: 7 ± 2 дБмВт, 50 ± 10 Ом
Опорная частота 10 МГц, выход: 7 ± 2 дБмВт
Стабильность выходной частоты: ≤ 5 × 10⁻¹¹ за 1 с
Метка времени 1PPS, вход: ТТЛ 5 В при 1 МОм, 20 мкс
Метка времени 1PPS, выход: ТТЛ 5 В (1 МОм) / 2,5 В (50 Ом), 20 мкс ± 1 мкс

Электропитание и конструктив (ИНСС)

Входное напряжение: 100–240 В AC, 50/60 Гц
Потребляемая мощность: ≤ 100 Вт
Монтаж: в стойку 19″
Высота: 4U

Сравнение моделей линейки

Параметр	RFTEX ИНСС-8000	RFTEX ИНСС-4000	RFTEX ИНСС-4400	RFTEX ИНСС-4200
Назначение	Имитатор сигналов	Имитатор сигналов	Запись и воспроизведение	Запись и воспроизведение
Исполнение	Стационарное, 19″, 4U	Портативное, ≤4 кг	Портативное	Портативное, 1,9 кг
Каналы / ёмкость	До 6 РЧ-выходов, 864 канала	144 канала, 1 РЧ-выход	4 канала записи и воспр.	2 канала записи и воспр.
Поддерживаемые системы	GPS, ГЛОНАСС, BeiDou, Galileo, SBAS, QZSS, NavIC	то же	ГЛОНАСС, GPS, BDS, Galileo, SBAS, NavIC, QZSS	то же
Полоса записи	—	—	до 50 МГц	до 93,75 МГц (выбираемая)
Хранение данных	—	—	DAS / NAS	SSD до 4 ТБ, встроенный
Автономность	от сети, ≤100 Вт	от АКБ, ≥2 ч	от сети / DAS	от АКБ, до 4 ч
Типичное применение	Лабораторная верификация, многоантенные сценарии	Полевая проверка приёмников	Полевые испытания, RTK-тестирование	Техобслуживание, полевая диагностика

Для стационарной лаборатории с максимальной ёмкостью — ИНСС-8000, для полевой проверки приёмников — компактный ИНСС-4000. Нужно записать и воспроизвести реальные сигналы (а не сгенерировать их) — комплексы ИНСС-4400 (4 канала, для стенда) или ИНСС-4200 (компактнее, для выезда).

Что учесть при выборе

1…6 РЧ-выходов — от одиночного приёмника до конфигураций и групп приёмников.
Работа с реальными эфемеридами в реальном времени — синхронизация с действующей группировкой благодаря встроенному навигационному приёмнику.
Масштабируемая SDR-архитектура — наращивание возможностей программными опциями без замены оборудования.
До 864 каналов в зависимости от конфигурации.
Полное многочастотное покрытие GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC, а также SBAS и СДКМ.
Моделирование среды распространения и особых событий — ионосфера, тропосфера, многолучёвость, ошибки часов и орбит, аномалии навигационных сообщений.
Стационарное исполнение для монтажа в стойку 19″, высота 4U.
Встроенный генератор AWGN для оценки помехоустойчивости приёмника.

Поверка, гарантия, доставка

Поверка

Организуем поверку в аккредитованном ЦСМ. Напомним о сроке очередной поверки заранее.

Гарантия

Гарантия производителя, сервисный центр в Москве и Китае.

Доставка

По Москве — курьером за наш счёт. По России — транспортной компанией, отгрузка в течение 24 часов после оплаты.

Соседние модели в линейке

Если параметров избыточно или, наоборот, впритык — вот что стоит сравнить.

Ступень ниже

RFTEX ИНСС-4000

Тип: Имитатор сигналов ГНСС
Каналы: 144 канала, 1 РЧ-выход
Поддерживаемые системы ГНСС: GPS, ГЛОНАСС, BeiDou, Galileo, SBAS, QZSS, NavIC

По запросу

Вы смотрите

RFTEX ИНСС-8000

Тип: Имитатор сигналов ГНСС
Каналы: До 6 РЧ-выходов, до 864 каналов
Поддерживаемые системы ГНСС: GPS, ГЛОНАСС, BeiDou, Galileo, SBAS, QZSS, NavIC

По запросу

Ступень выше

RFTEX ИНСС-4200

Тип: Комплекс записи и воспроизведения сигналов ГНСС
Каналы: 2 канала записи, 2 канала воспроизведения
Поддерживаемые системы ГНСС: ГЛОНАСС, GPS, BDS, Galileo, NavIC, QZSS, SBAS

По запросу

Остались вопросы по прибору?

Инженер сравнит модели под вашу задачу, проверит совместимость с имеющимися пробниками и ПО, посчитает комплект.

Задать вопрос инженеру
