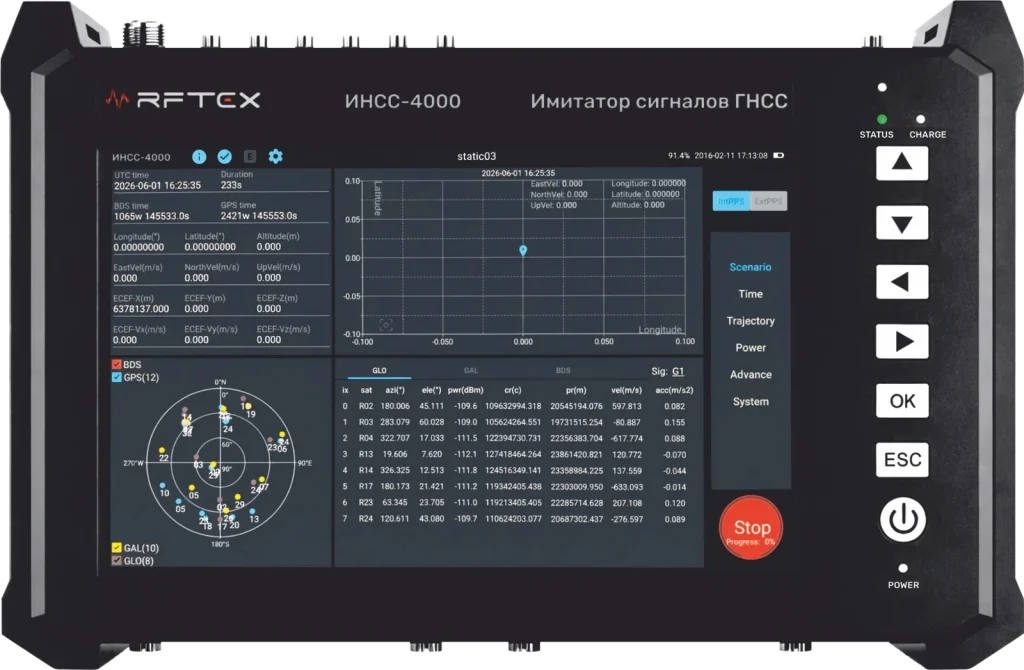

RFTEX ИНСС-4000
Портативный программно-определяемый имитатор сигналов ГНСС на 144 канала — для разработки и проверки приёмников в полевых условиях с лабораторной точностью.
Области применения
Разработка и проверка GNSS-приёмников
Проверка терминалов и оборудования критической инфраструктуры
Испытания антенн с управляемой диаграммой направленности
Лабораторная имитация сигналов ГНСС
Испытания навигационно-временных систем
Испытания спутникового оборудования и терминалов
Проверка GNSS-приёмников в полевых условиях
Технические характеристики
Ключевые параметры
- Тип
- Имитатор сигналов ГНСС
- Каналы
- 144 канала, 1 РЧ-выход
- Поддерживаемые системы ГНСС
- GPS, ГЛОНАСС, BeiDou, Galileo, SBAS, QZSS, NavIC
- Исполнение
- Портативное
Поддерживаемые сигналы ГНСС
- GPS
- L1CA, L1C, L1P, L1M, L2C, L2P, L2M, L5
- ГЛОНАСС
- G1 (L1OF, L1OC), G2 (L2OF, L2OC), G3 (L3OC)
- BeiDou
- B1I, B1C, B2I, B2a, B2b, B3I
- Galileo
- E1B, E5a, E5b, E6
- SBAS
- L1, L5
- QZSS
- L1CA, L1C, L2C, L5
- NavIC
- L5, S1
- AWGN
- 8 диапазонов
Опции по созвездиям
- GPS (опция)
- 32 (+7) каналов — L1CA, L1C, L1M, L2C, L2M, L5
- ГЛОНАСС (опция)
- 24 канала — G1 (L1OF, L1OC), G2 (L2OF, L2OC), G3 (L3OC)
- BeiDou (опция)
- 63 канала — B1I, B1C, B2I, B2a, B2b, B3I
- Galileo (опция)
- 36 каналов — E1B/E1C, E5a/E5b, E6B/E6C
- QZSS/NavIC (опция)
- 10 каналов — L1, L5, S-диапазон
- SBAS L1 (опция)
- 3-4 канала — WAAS, EGNOS, СДКМ, GAGAN, MSAS, BDSBAS
- SBAS L5 (опция)
- 3-4 канала — WAAS, EGNOS, СДКМ, GAGAN, MSAS, BDSBAS
- Спецрежимы (опция)
- 8 каналов — генерация шума AWGN: L1-JAMMING, S1-JAMMING
Характеристики помехозащиты (ИСПП)
- Потребляемая мощность
- ≤ 45 Вт (рабочий режим)
Группировки, дальность и точность
- Количество спутников в группировке
- До 49
- Количество одновременно видимых спутников
- До 16
- Максимальная ёмкость
- 144 канала
- Диапазон высоты при моделировании
- 0…8 000 км
- Относительная скорость
- 0…80 000 м/с
- Относительное ускорение
- 0…5 000 м/с²
- Относительный рывок
- 0…8 000 м/с³
- Точность псевдодальности
- 0,01 м
- Точность скорости изменения псевдодальности
- 0,005 м/с
- Межканальная согласованность
- ≤ 0,3 нс
Чистота спектра и уровни сигнала
- Фазовый шум при 100 Гц
- ≤ −75 дБн/Гц
- Фазовый шум при 1 кГц
- ≤ −80 дБн/Гц
- Фазовый шум при 10 кГц
- ≤ −85 дБн/Гц
- Фазовый шум при 100 кГц
- ≤ −90 дБн/Гц
- Уровень побочных спектральных составляющих
- ≤ −50 дБн
- Уровень гармонических составляющих
- ≤ −40 дБн
- Диапазон уровня несущей (LRF)
- −160…−80 дБмВт
- Диапазон уровня несущей (HRF)
- −100…−20 дБмВт
- Погрешность установки уровня
- ±0,5 дБ в диапазоне −100…−20 дБмВт
Опорная частота и 1PPS
- Опорная частота 10 МГц, вход
- 7 ± 2 дБмВт, 50 ± 10 Ом
- Опорная частота 10 МГц, выход
- 7 ± 2 дБмВт
- Стабильность выходной частоты
- ≤ 5 × 10⁻¹¹ за 1 с
- Метка времени 1PPS, вход
- ТТЛ 5 В при 1 МОм, 20 мкс
- Метка времени 1PPS, выход
- ТТЛ 5 В (1 МОм) / 2,5 В (50 Ом), 20 мкс ± 1 мкс
Электропитание и конструктив (ИНСС)
- Адаптер, вход
- 100–240 В AC, 50/60 Гц, 2 А
- Адаптер, выход
- 19 В DC, 6,32 А, 120 Вт
- Потребляемая мощность
- ≤ 45 Вт (рабочий режим)
- Время работы от аккумулятора
- ≥ 2 ч
- Габариты (ИНСС)
- 334 × 213 × 79 мм
- Масса (ИНСС)
- ≤ 4 кг
Сравнение моделей линейки
| Параметр | RFTEX ИНСС-8000 | RFTEX ИНСС-4000 | RFTEX ИНСС-4400 | RFTEX ИНСС-4200 |
|---|---|---|---|---|
| Назначение | Имитатор сигналов | Имитатор сигналов | Запись и воспроизведение | Запись и воспроизведение |
| Исполнение | Стационарное, 19″, 4U | Портативное, ≤4 кг | Портативное | Портативное, 1,9 кг |
| Каналы / ёмкость | До 6 РЧ-выходов, 864 канала | 144 канала, 1 РЧ-выход | 4 канала записи и воспр. | 2 канала записи и воспр. |
| Поддерживаемые системы | GPS, ГЛОНАСС, BeiDou, Galileo, SBAS, QZSS, NavIC | то же | ГЛОНАСС, GPS, BDS, Galileo, SBAS, NavIC, QZSS | то же |
| Полоса записи | — | — | до 50 МГц | до 93,75 МГц (выбираемая) |
| Хранение данных | — | — | DAS / NAS | SSD до 4 ТБ, встроенный |
| Автономность | от сети, ≤100 Вт | от АКБ, ≥2 ч | от сети / DAS | от АКБ, до 4 ч |
| Типичное применение | Лабораторная верификация, многоантенные сценарии | Полевая проверка приёмников | Полевые испытания, RTK-тестирование | Техобслуживание, полевая диагностика |
Для стационарной лаборатории с максимальной ёмкостью — ИНСС-8000, для полевой проверки приёмников — компактный ИНСС-4000. Нужно записать и воспроизвести реальные сигналы (а не сгенерировать их) — комплексы ИНСС-4400 (4 канала, для стенда) или ИНСС-4200 (компактнее, для выезда).
Что учесть при выборе
- 144 канала.
- Масштабируемая SDR-архитектура — наращивание возможностей программными опциями без замены оборудования.
- Полное многочастотное покрытие GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC, а также SBAS и СДКМ.
- Встроенный генератор AWGN для оценки помехоустойчивости приёмника.
- Предустановленные и пользовательские траектории движения (статичная, прямолинейная, с ускорением, круговая, синусоидальная, спиральная и др.; загрузка файлов *.cst, *.nmea, *.uni).
- Моделирование среды распространения и особых событий — ионосфера, тропосфера, многолучёвость, ошибки часов и орбит, аномалии навигационных сообщений.
- Работа с реальными эфемеридами в реальном времени — синхронизация с действующей группировкой благодаря встроенному навигационному приёмнику.
- Портативное исполнение.
