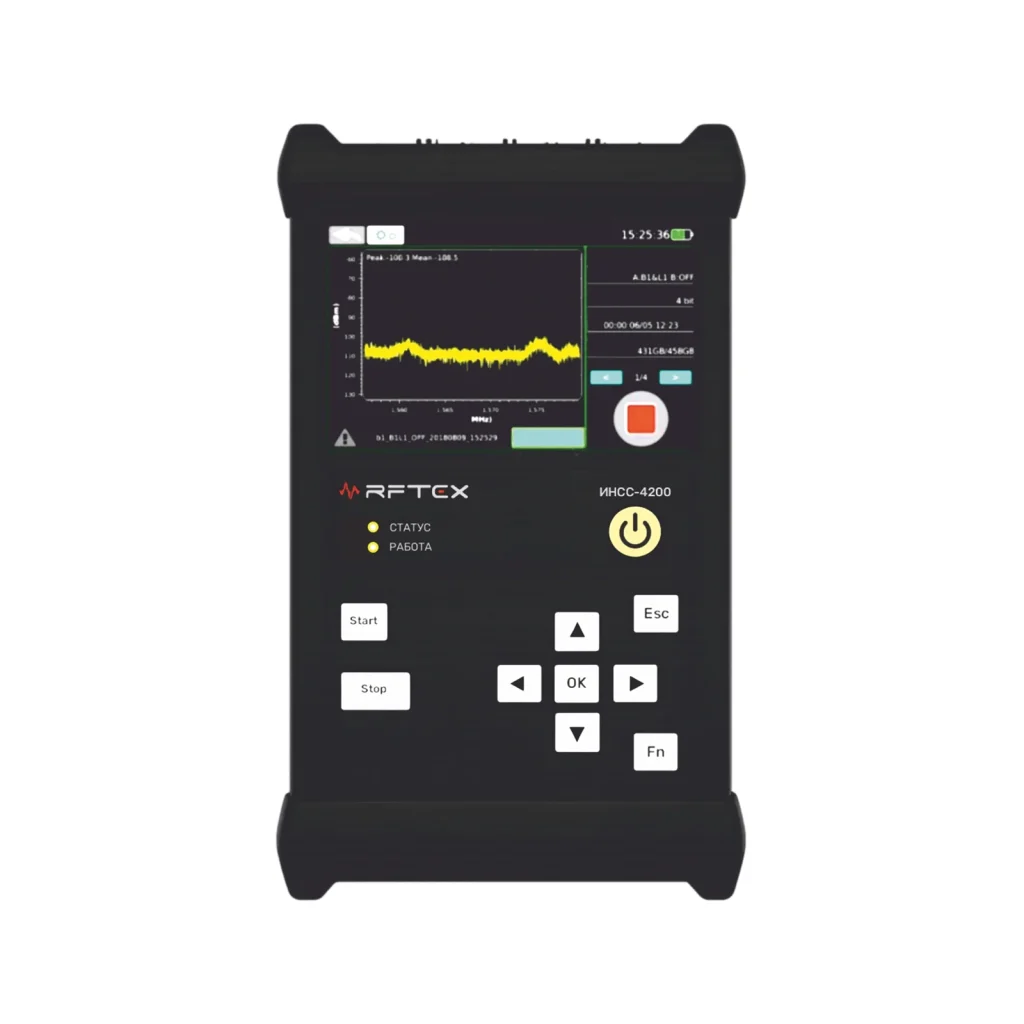

RFTEX ИНСС-4200
Компактный двухканальный комплекс записи и воспроизведения сигналов ГНСС (до 4 часов автономной работы, SSD до 4 ТБ) — для техобслуживания и полевой диагностики навигационных приёмников.
Области применения
Отладка и сравнение алгоритмов обработки
Тестирование устойчивости к помехам и спуфингу
Разработка и проверка RTK/PPP/SBAS-решений
Интеграция с инерциальными системами и БПЛА
Регрессионное тестирование прошивок
Полевые испытания приёмников и антенн
Технические характеристики
Ключевые параметры
- Тип
- Комплекс записи и воспроизведения сигналов ГНСС
- Каналы
- 2 канала записи, 2 канала воспроизведения
- Поддерживаемые системы ГНСС
- ГЛОНАСС, GPS, BDS, Galileo, NavIC, QZSS, SBAS
- Исполнение
- Портативное, 1,9 кг
Электропитание и конструктив (ИНСС)
- Время работы от аккумулятора
- до 4 часов непрерывной работы
- Масса (ИНСС)
- 1,9 кг с батареей
Запись и воспроизведение сигнала
- Каналы записи сигнала
- 2 (центральная частота каждого канала выбирается)
- Каналы воспроизведения сигнала
- 2
- Диапазон входного уровня
- −80 … −30 дБмВт
- Диапазон регулировки усиления
- 20–70 дБ
- Полоса записи сигнала
- 4,6875 / 9,375 / 18,75 / 23,4375 / 37,5 / 46,875 / 62,5 / 93,75 МГц (выбираемая)
- Точность оцифровки сигнала (I/Q)
- 2, 4 или 8 бит (настраиваемая)
Хранение и интерфейсы
- Поддержка воспроизведения
- с любой точки сохранённого файла, пауза в любой момент
- Локальное управление
- сенсорное + физическое
- Удалённое управление
- двунаправленный импорт/экспорт данных между ПК и устройством
- Дисплей
- 5-дюймовый сенсорный экран
- Каскадирование устройств
- поддерживается (синхронная работа нескольких устройств)
Сравнение моделей линейки
| Параметр | RFTEX ИНСС-8000 | RFTEX ИНСС-4000 | RFTEX ИНСС-4400 | RFTEX ИНСС-4200 |
|---|---|---|---|---|
| Назначение | Имитатор сигналов | Имитатор сигналов | Запись и воспроизведение | Запись и воспроизведение |
| Исполнение | Стационарное, 19″, 4U | Портативное, ≤4 кг | Портативное | Портативное, 1,9 кг |
| Каналы / ёмкость | До 6 РЧ-выходов, 864 канала | 144 канала, 1 РЧ-выход | 4 канала записи и воспр. | 2 канала записи и воспр. |
| Поддерживаемые системы | GPS, ГЛОНАСС, BeiDou, Galileo, SBAS, QZSS, NavIC | то же | ГЛОНАСС, GPS, BDS, Galileo, SBAS, NavIC, QZSS | то же |
| Полоса записи | — | — | до 50 МГц | до 93,75 МГц (выбираемая) |
| Хранение данных | — | — | DAS / NAS | SSD до 4 ТБ, встроенный |
| Автономность | от сети, ≤100 Вт | от АКБ, ≥2 ч | от сети / DAS | от АКБ, до 4 ч |
| Типичное применение | Лабораторная верификация, многоантенные сценарии | Полевая проверка приёмников | Полевые испытания, RTK-тестирование | Техобслуживание, полевая диагностика |
Для стационарной лаборатории с максимальной ёмкостью — ИНСС-8000, для полевой проверки приёмников — компактный ИНСС-4000. Нужно записать и воспроизвести реальные сигналы (а не сгенерировать их) — комплексы ИНСС-4400 (4 канала, для стенда) или ИНСС-4200 (компактнее, для выезда).
Комплект поставки
Базовая комплектация
- Руководство по эксплуатации (в электронном виде)
- Кабель питания
- Гарантийный талон
По запросу
Укажите при оформлении заказа- Технический паспорт
Что учесть при выборе
- Встроенный модуль ГНСС для мониторинга состояния навигационного сигнала в реальном времени.
- 5-дюймовый ёмкостный сенсорный экран.
- Визуализация спектра в реальном времени и измерение C/N0.
- Точность оцифровки сигнала I/Q: 2/4/8 бит; полоса пропускания при сборе данных до 90 МГц.
- Поддержка каскадной синхронной работы нескольких устройств.
- Синхронный сбор и воспроизведение двухдиапазонных сигналов ГЛОНАСС, GPS, BDS, Galileo, NavIC, QZSS и SBAS.
- Двунаправленный импорт/экспорт файлов между ПК и устройством.
- Встроенный аккумулятор — до 4 часов непрерывной работы.
- Воспроизведение с любой позиции файла, с возможностью паузы.
Поверка, гарантия, доставка
Поверка
Организуем поверку в аккредитованном ЦСМ. Напомним о сроке очередной поверки заранее.
Гарантия
Гарантия производителя, сервисный центр в Москве и Китае.
Доставка
По Москве — курьером за наш счёт. По России — транспортной компанией, отгрузка в течение 24 часов после оплаты.
