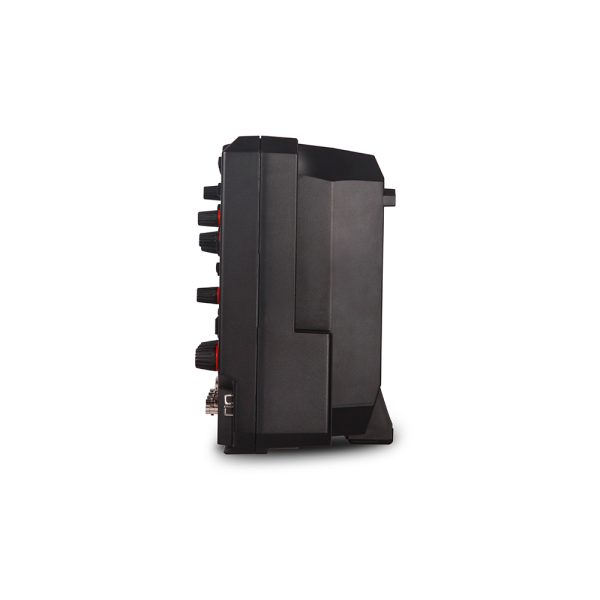

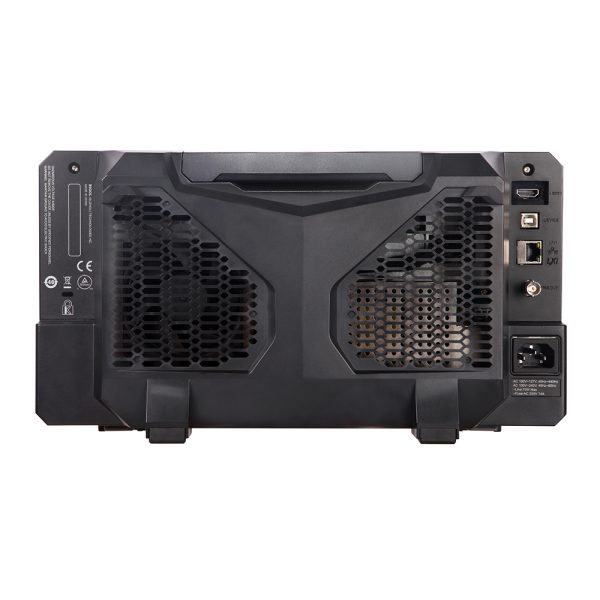

Осциллограф Rigol MSO5072 – недорогой производительный осциллограф формата 7-1 с полосой пропускания 70 МГц и 2 аналоговыми/16 цифровыми каналами (при использовании пробника PLA2216). Осциллограф настольного формата (Д367мм*В200мм*Ш130мм, вес 3,5 кг) выполнен в виде моноблока с современным эргономичным дизайном, 9” ёмкостным мультисенсорным цветным экраном и удобной ручкой для переноски.
Особенности осциллографа MSO5072
1. Цифровой осциллограф
- 4 полосы пропускания: 350 МГц, 200 МГц, 100 МГц, и 70 МГц; с возможностью обновления полосы
- Частота дискретизации до 8 Гвыб.\с
- 2 или 4 аналоговых канала (можно обновить), 16 цифровых каналов (пробник покупается отдельно)
- Память до 200 млн. точек (опция)
- Скорость захвата осциллограмм до 500,000 осцилл./с
- Пробники на 350 МГц в стандартном комплекте поставки
Воспроизвести видео о Rigol MSO5000 - цифровой осциллограф
2. Логический анализатор
- 16 цифровых каналов с пробников PLA2216
- Память на цифровые каналы 25 млн. точек
- Частота дискретизации до 1 Гвыб.\сек
- Запись и прокрутка сигнала в памяти осциллографа, а не ограниченна экраном
- Запуск и декодирование сигналов по цифровым \ аналоговым каналам
- Возможность группировки цифровых каналов
Воспроизвести видео о Логический анализатор в осциллографах MSO5000
3. Анализатор спектра
- БПФ в стандартной комплектации, память до 1 млн. точек
- Полоса определяется макс. полосой осциллографа
- Одновременное отображение до 4 операций на экране
- Цветовая индикация “мощности” сигнала
- Отображение до 15 пиковых значений в таблице событий
Воспроизвести видео о Анализатор спектра в осциллографах Rigol MSO5000
4. Генератор сигналов (опция)
- 2 выходных канала
- 13 форм выходного сигнала
- Частота до 25 МГц
- Дискретизация до 200 Мвыб.\с
- Модуляция, свипирование
Воспроизвести видео о Встроенный генератор сигналов в осциллографах Rigol MSO5000
5. Цифровой вольтметр
- измерение напряжения постоянного/переменного тока, среднеквадратичного значения/AC+DC RMS ( 3 разряда)
- звуковой сигнал при достижении или превышении предельных значений
- Частота до 25 МГц
- Отображение последних результатов измерений в виде диаграммы и отображение экстремумов за последние 3 секунды
7. Анализатор протоколов (опция)
- Поддерживает: RS232/UART, I2C, SPI, CAN, LIN, I2S, FlexRay,
and MIL-STD-1553
Воспроизвести видео о Запуск и декодирование сигналов с осциллографом MSO2202A
