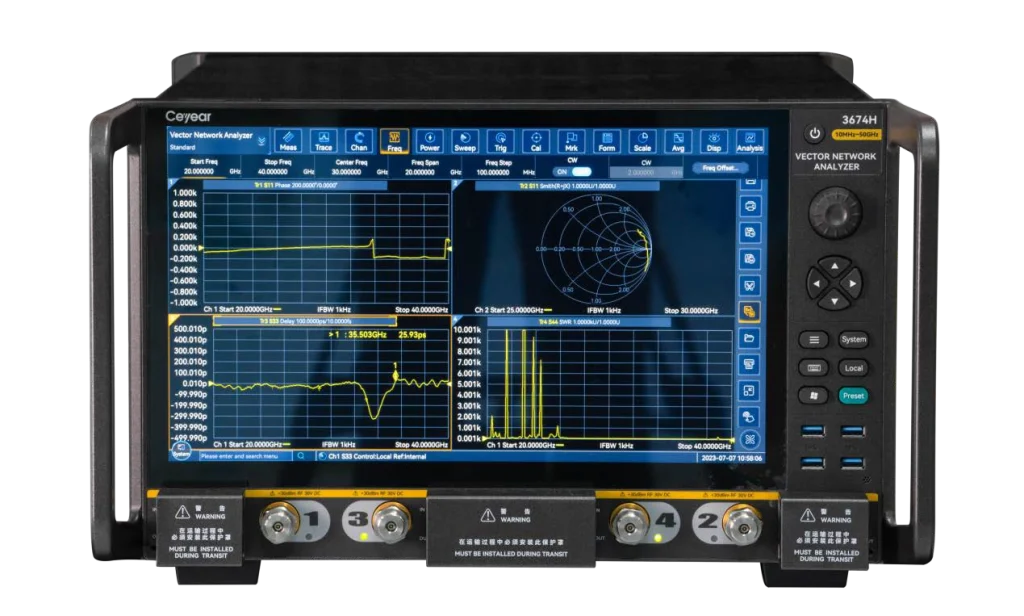

Ceyear 3674PA
Система миллиметрового диапазона Ceyear 3674PA (10 МГц – 110 ГГц) — анализатор цепей 3674E/F/G/H/K/L с опцией смещения частоты (S20), миллиметровым тестовым блоком и коаксиальными расширителями частоты до 110 ГГц, в 2- или 4-портовом исполнении.
Области применения
Тестирование полупроводниковых чипов, материалов, СВЧ-компонентов
Испытания антенн и высокочастотных трактов
Анализ целостности сигнала, скоростные кабельные тесты
Производственные линии и стенды с автоматизацией по SCPI
Технические характеристики
Ключевые параметры
- Диапазон частот
- 10 МГц – 110 ГГц
- Число портов
- 2 или 4 (в составе системы)
- Динамический диапазон системы
- до 110 дБ (типовое значение, в зависимости от диапазона)
- Корпус
- Настольный, система из нескольких блоков
Частотные характеристики
- Диапазон частот
- 10 МГц – 110 ГГц
- Разрешение по частоте
- 0,1 Гц
- Точность частоты
- ±1×10⁻⁷ (23 °C ±3 °C)
Параметры сети
- Динамический диапазон системы
- до 110 дБ (типовое значение, в зависимости от диапазона)
Общие характеристики
- Число портов
- 2 или 4 (в составе системы)
- Интерфейсы
- GPIB, USB, DP, LAN
- Дисплей
- 15,6″ сенсорный (на хосте)
- Макс. потребление
- 600 Вт
- Питание
- 220 В 50 Гц или 110 В 50/60 Гц, однофазное
- Макс. масса
- 84 кг
Прочее
- Состав системы
- Хост 3674E/F/G/H/K/L + опция 3674-S20 + миллиметровый тестовый блок 3674-009 (2-порт) / 3674-010 (4-порт) + коаксиальный расширитель частоты 3674-011 (2 шт. на 2-порт, 4 шт. на 4-порт)
Сравнение моделей линейки
| Параметр | Базовый хост (3674E/F/G/H/K/L) | Ceyear 3674PA (система) |
|---|---|---|
| Диапазон частот | до 26,5/32/44/50/53/67 ГГц (коаксиально) | 10 МГц – 110 ГГц |
| Состав | Один прибор | Хост + опция S20 + миллиметровый тестовый блок (3674-009/010) + коаксиальные расширители частоты 3674-011 (2 шт. на 2-порт, 4 шт. на 4-порт) |
| Исполнение | 2 или 4 порта | 2 или 4 порта (система) |
3674PA — не отдельная модель, а готовая система для измерений до 110 ГГц коаксиальным способом (без перехода на волноводный тракт): анализатор серии 3674E/F/G/H/K/L с опцией смещения частоты (S20), миллиметровый тестовый блок и коаксиальные расширители частоты 3674-011. Выбор конкретного хоста внутри связки — по нужной базовой полосе до расширения.
Опции и принадлежности
Общие опции и принадлежности
| Код | Название | Назначение |
|---|---|---|
| 3674-006 | Англоязычная версия | Переключение лицевой/задней панели и операционной системы на английский |
| 3674-007 | ОС Linux | Конфигурация ОС Linux вместо Windows |
| 3674-S07 | Автоматическое удаление влияния оснастки (AFR) | Автотестирование и устранение влияния измерительной оснастки для несимметричных и балансных устройств |
| 3674-S10 | Измерения во временной области | Определение и анализ неоднородностей в устройствах, оснастке, кабелях |
| 3674-S11 | Продвинутый анализ временной области | TDR-импеданс, анализ глазковой диаграммы и др. |
| 3674-S20 | Функция смещения частоты | Для измерений со смещением частоты (требуется для ряда других опций — смесителей, интермодуляции) |
| 3674-S26 | Измерение компрессии усиления | Компрессия усиления для активных устройств (усилителей) |
| 31101 | Механический калибровочный комплект N-type 50 Ом | Калибровка в полосе DC – 18 ГГц |
| 31121A | Механический калибровочный комплект 3,5 мм | Калибровка в полосе DC – 6 ГГц |
| 31123 | Механический калибровочный комплект 2,4 мм | Калибровка в полосе DC – 40 ГГц |
| 20402 | Электронный калибровочный комплект | Калибровка 300 кГц – 18 ГГц, N-type, 2 порта |
| 20405 | Электронный калибровочный комплект | Калибровка 10 МГц – 20 ГГц, 3,5 мм, 4 порта |
| 87601 | Набор СВЧ-адаптеров (N-type) | Переходники N-type на 3,5 мм, 2,4 мм и др. |
| 3674-062 | Комплект для монтажа в стойку | Установка в стойку |
| 3674-063 | Руководство пользователя (печатное) | Бумажная версия руководства |
| — | Полный перечень опций (более 80 позиций — калибровочные комплекты и кабели под каждый тип разъёма, программируемые аттенюаторы, bias-tee, услуги калибровки и продления гарантии) | См. полный даташит Ceyear 3674 Series (PDF) или уточните у менеджера |
Что учесть при выборе
- Коаксиальное покрытие до 110 ГГц без перехода на волноводный тракт.
- Собирается на базе анализатора 3674E/F/G/H/K/L — выбор хоста определяет базовую полосу до расширения.
- В комплект системы входят: опция смещения частоты 3674-S20, миллиметровый тестовый блок (3674-009 для 2-портовой версии, 3674-010 для 4-портовой) и коаксиальные расширители частоты 3674-011.
- Та же платформа измерений, что у остальной линейки 3674: импульсные S-параметры, измерение смесителей, коэффициент шума, спектральный анализ и другие функции серии.
