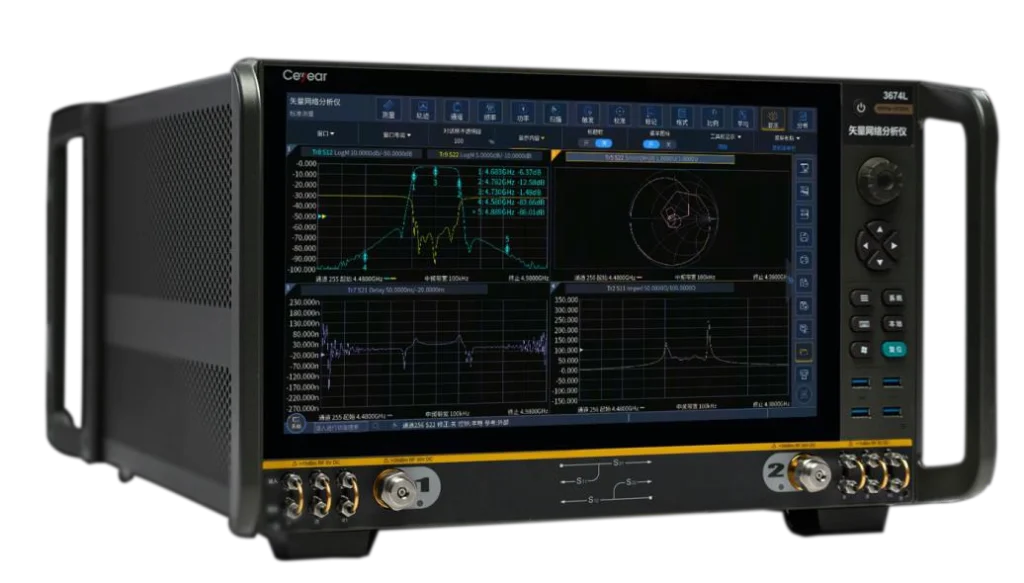

Ceyear 3674F
Широкополосный анализатор цепей Ceyear 3674F (10 МГц – 32 ГГц, разъём 2.4 мм) — динамический диапазон до 140 дБ, 2 порта в базе (опция до 4), полоса ПЧ до 30 МГц, до 200 001 точек измерения.
Области применения
Тестирование полупроводниковых чипов, материалов, СВЧ-компонентов
Испытания антенн и высокочастотных трактов
Анализ целостности сигнала, скоростные кабельные тесты
Производственные линии и стенды с автоматизацией по SCPI
Технические характеристики
Ключевые параметры
- Диапазон частот
- 10 МГц – 32 ГГц
- Число портов
- 2 (станд.), 4 — с опцией -400
- Динамический диапазон системы
- до 140 дБ (типовое значение, в зависимости от диапазона)
- Корпус
- Настольный, 15,6″ сенсорный экран
Частотные характеристики
- Диапазон частот
- 10 МГц – 32 ГГц
- Разрешение по частоте
- 0,1 Гц
- Точность частоты
- ±1×10⁻⁷ (23 °C ±3 °C)
Параметры сети
- Динамический диапазон системы
- до 140 дБ (типовое значение, в зависимости от диапазона)
Шум трассы
- Полоса ПЧ (IFBW)
- 1 Гц – 30 МГц
Разрешение индикации
- Разрешение по амплитуде
- 0,001 дБ/дел
- Разрешение по фазе
- 0,001°/дел
Общие характеристики
- Тип разъёма
- 2.4 мм (вилка), 50 Ом
- Число портов
- 2 (станд.), 4 — с опцией -400

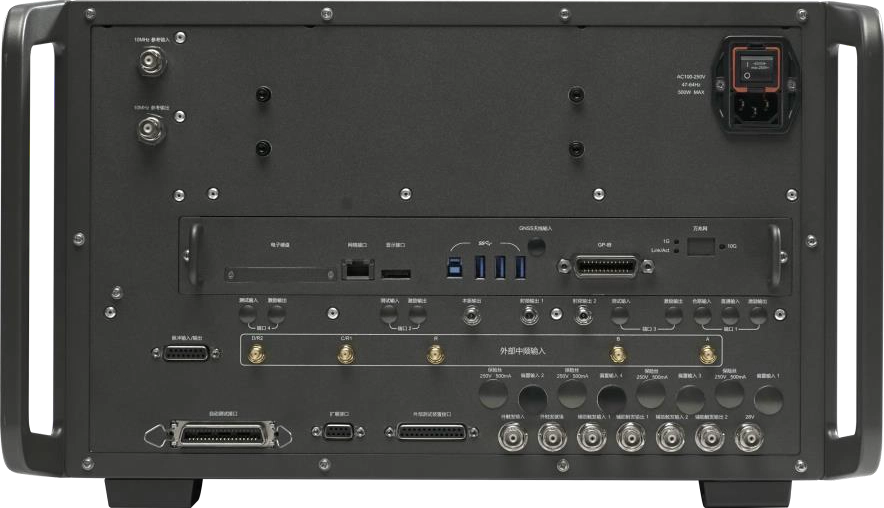

- Интерфейсы
- GPIB, USB, DP, LAN
- Дисплей
- 15,6″ сенсорный
- Габариты
- 2-порт 475×279×560 мм; 4-порт 475×279×660 мм
- Макс. потребление
- 500 Вт
- Питание
- 220 В 50 Гц или 110 В 50/60 Гц, однофазное
Сравнение моделей линейки
| Параметр | Ceyear 3674B | Ceyear 3674C | Ceyear 3674D | Ceyear 3674E | Ceyear 3674F | Ceyear 3674G | Ceyear 3674H | Ceyear 3674K | Ceyear 3674L | Ceyear 3674N | Ceyear 3674P |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Диапазон частот | 10 МГц – 9 ГГц | 10 МГц – 14 ГГц | 10 МГц – 20 ГГц | 10 МГц – 26,5 ГГц | 10 МГц – 32 ГГц | 10 МГц – 44 ГГц | 10 МГц – 50 ГГц | 10 МГц – 53 ГГц | 10 МГц – 67 ГГц | 10 МГц – 90 ГГц | 10 МГц – 110 ГГц |
| Тип разъёма | 3.5 мм | 3.5 мм | 3.5 мм | 3.5 мм | 2.4 мм | 2.4 мм | 2.4 мм | 1.85 мм | 1.85 мм | 1.0 мм | 1.0 мм |
| Динамический диапазон | до 140 дБ | до 140 дБ | до 140 дБ | до 140 дБ | до 140 дБ | до 140 дБ | до 140 дБ | до 140 дБ | до 140 дБ | до 110 дБ | до 110 дБ |
| Порты | 2 (станд.), 4 — опция | 2 (станд.), 4 — опция | 2 (станд.), 4 — опция | 2 (станд.), 4 — опция | 2 (станд.), 4 — опция | 2 (станд.), 4 — опция | 2 (станд.), 4 — опция | 2 (станд.), 4 — опция | 2 (станд.), 4 — опция | 2 (станд.), 4 — опция | 2 (станд.) |
| Макс. масса | 50 кг | 50 кг | 50 кг | 50 кг | 50 кг | 50 кг | 50 кг | 50 кг | 50 кг | 50 кг | 50 кг |
Выбор модели определяется верхней границей нужного диапазона и, соответственно, типом разъёма: 3.5 мм — до 26,5 ГГц (3674B/C/D/E), 2.4 мм — до 50 ГГц (3674F/G/H), 1.85 мм — до 67 ГГц (3674K/L), 1.0 мм — до 90/110 ГГц (3674N/P). Для диапазона выше 26,5 ГГц коаксиальным способом без перехода на волноводы — система 3674PA (до 110 ГГц на базе 3674E/F/G/H/K/L с частотными расширителями).
Опции и принадлежности
Опции прибора
| Код | Название | Назначение |
|---|---|---|
| 3674F-003 | Измерение коэффициента шума | Точное измерение S-параметров, коэффициента и параметров шума (нужны доп. опции конфигурируемого тракта — полный список см. в PDF) |
| 3674F-008 | Импульсные измерения | S-параметры в импульсном режиме, порты 1 и 3 выдают импульсную модуляцию |
| 3674F-023 | Векторное измерение смесителей/преобразователей | Амплитуда, абсолютная фаза и задержка преобразователя частоты (требуется опция смещения частоты S20) |
| 3674F-400 | 4-портовое измерение | Апгрейд до четырёхпортового анализатора с двухисточниковым возбуждением |
| 3674-S30 | Многоканальный спектральный анализ | Спектральный анализ по нескольким каналам |
Общие опции и принадлежности
| Код | Название | Назначение |
|---|---|---|
| 3674-006 | Англоязычная версия | Переключение лицевой/задней панели и операционной системы на английский |
| 3674-007 | ОС Linux | Конфигурация ОС Linux вместо Windows |
| 3674-S07 | Автоматическое удаление влияния оснастки (AFR) | Автотестирование и устранение влияния измерительной оснастки для несимметричных и балансных устройств |
| 3674-S10 | Измерения во временной области | Определение и анализ неоднородностей в устройствах, оснастке, кабелях |
| 3674-S11 | Продвинутый анализ временной области | TDR-импеданс, анализ глазковой диаграммы и др. |
| 3674-S20 | Функция смещения частоты | Для измерений со смещением частоты (требуется для ряда других опций — смесителей, интермодуляции) |
| 3674-S26 | Измерение компрессии усиления | Компрессия усиления для активных устройств (усилителей) |
| 31101 | Механический калибровочный комплект N-type 50 Ом | Калибровка в полосе DC – 18 ГГц |
| 31121A | Механический калибровочный комплект 3,5 мм | Калибровка в полосе DC – 6 ГГц |
| 31123 | Механический калибровочный комплект 2,4 мм | Калибровка в полосе DC – 40 ГГц |
| 20402 | Электронный калибровочный комплект | Калибровка 300 кГц – 18 ГГц, N-type, 2 порта |
| 20405 | Электронный калибровочный комплект | Калибровка 10 МГц – 20 ГГц, 3,5 мм, 4 порта |
| 87601 | Набор СВЧ-адаптеров (N-type) | Переходники N-type на 3,5 мм, 2,4 мм и др. |
| 3674-062 | Комплект для монтажа в стойку | Установка в стойку |
| 3674-063 | Руководство пользователя (печатное) | Бумажная версия руководства |
| — | Полный перечень опций (более 80 позиций — калибровочные комплекты и кабели под каждый тип разъёма, программируемые аттенюаторы, bias-tee, услуги калибровки и продления гарантии) | См. полный даташит Ceyear 3674 Series (PDF) или уточните у менеджера |
Что учесть при выборе
- Сверхширокополосное коаксиальное покрытие: 500 Гц – 110 ГГц (в зависимости от модели).
- Полоса ПЧ (IFBW) до 30 МГц, до 200 001 точек измерения за развёртку.
- Сверхбыстрая развёртка, динамический диапазон до 140 дБ.
- 21 расширенная функция измерений: импульсные S-параметры, измерение преобразователей частоты/смесителей, компрессия усиления, коэффициент шума, спектральный анализ, целостность сигнала, THD, активная интермодуляционная дисторсия, автоматическое удаление влияния оснастки.
- Синхронная запись команд SCPI и генерация скрипта в один клик — экономит время при автоматизации тестов.
- 15,6″ мультисенсорный экран, одновременный показ нескольких параметров/окон.
Поверка, гарантия, доставка
Поверка
Организуем поверку в аккредитованном ЦСМ. Напомним о сроке очередной поверки заранее.
Гарантия
Гарантия производителя, сервисный центр в Москве и Китае.
Доставка
По Москве — курьером за наш счёт. По России — транспортной компанией, отгрузка в течение 24 часов после оплаты.
