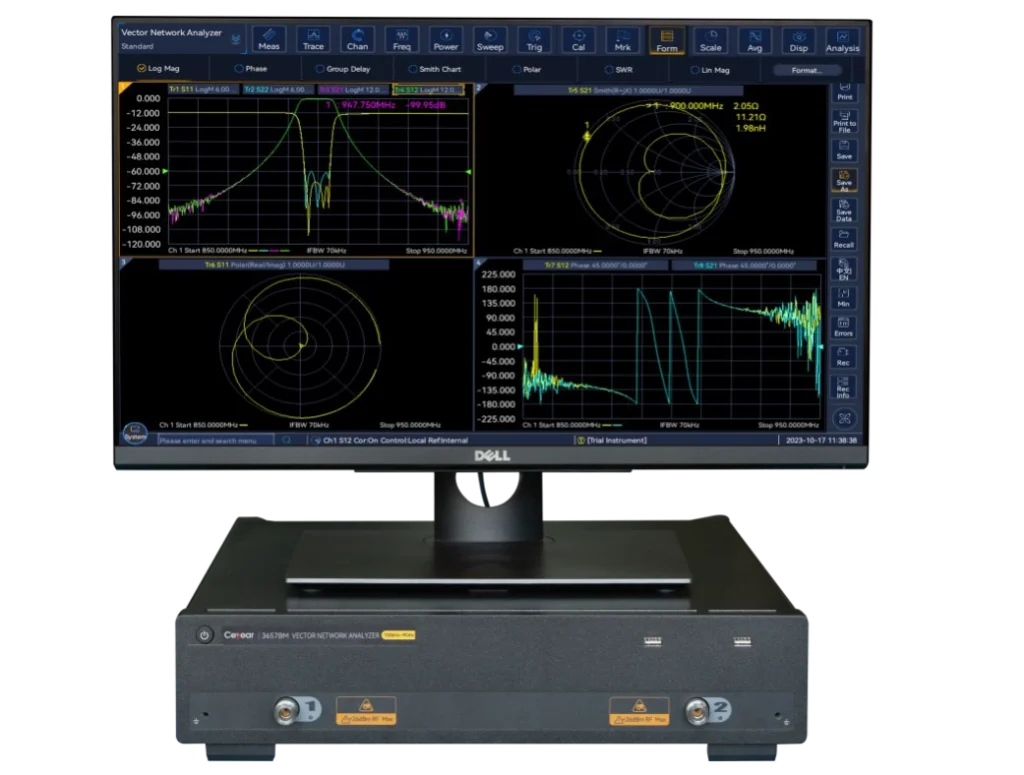

Ceyear 3657AM
Векторный анализатор цепей Ceyear 3657AM (100 кГц – 4,5 ГГц, 2U, без экрана) — компактный корпус для автоматизированных стендов и интеграции в системы, динамический диапазон до 140 дБ, 2 порта в базе (опция до 4).
Области применения
Производственные тесты RF-компонентов — фильтров, усилителей, антенн, кабелей
Тестирование антенн и высокочастотных трактов
Анализ целостности сигнала — виртуальные глазковые диаграммы, Pass/Fail по шаблону
Контроль качества на производственных линиях связи и кабельного ТВ
Экран и интерфейс
Технические характеристики
Ключевые параметры
- Диапазон частот
- 100 кГц – 4,5 ГГц (с опцией -221 — от 9 кГц)
- Число портов
- 2 (станд.), 4 — с опцией -400
- Динамический диапазон системы
- до 140 дБ (10 МГц – 6 ГГц)
- Корпус
- 2U, компактный, без экрана
Частотные характеристики
- Диапазон частот
- 100 кГц – 4,5 ГГц (с опцией -221 — от 9 кГц)
- Разрешение по частоте
- 1 Гц
- Точность частоты
- ±5×10⁻⁶ (23 °C ±3 °C)
Мощность порта
- Макс. выходная мощность
- 0 дБм, тип. +3 дБм (9 кГц — 100 кГц); 10 дБм, тип. +13 дБм (100 кГц — 9 ГГц)
Параметры сети
- Динамический диапазон системы
- до 140 дБ (10 МГц – 6 ГГц)
- Эффективная направленность
- 40 дБ (9 кГц–100 кГц); 46 дБ (100 кГц–3 ГГц); 40 дБ (3–6 ГГц); 38 дБ (6–9 ГГц)
- Эффективное согласование источника
- 36 дБ (9 кГц–100 кГц); 36 дБ (100 кГц–3 ГГц); 35 дБ (3–6 ГГц); 33 дБ (6–9 ГГц)
- Эффективное согласование нагрузки
- 40 дБ (9 кГц–100 кГц); 44 дБ (100 кГц–3 ГГц); 40 дБ (3–6 ГГц); 38 дБ (6–9 ГГц)
- Точность отражения
- ±0,050 дБ (9 кГц–100 кГц); ±0,030 дБ (100 кГц–3 ГГц); ±0,030 дБ (3–6 ГГц); ±0,050 дБ (6–9 ГГц)
- Точность передачи
- ±0,050 дБ (9 кГц–100 кГц); ±0,030 дБ (100 кГц–3 ГГц); ±0,030 дБ (3–6 ГГц); ±0,050 дБ (6–9 ГГц)
Шум трассы
- Амплитудный шум трассы
- 0,0060 дБ ср.кв. (9 кГц–10 МГц); 0,0015 дБ ср.кв. (10 МГц–3 ГГц); 0,0020 дБ ср.кв. (3–6 ГГц); 0,0030 дБ ср.кв. (6–9 ГГц)
- Фазовый шум трассы
- 0,300° (9 кГц–10 МГц); 0,045° (10 МГц–3 ГГц); 0,060° (3–6 ГГц); 0,090° (6–9 ГГц)
- Полоса ПЧ (IFBW)
- 1 Гц — 2 МГц
Разрешение индикации
- Разрешение по амплитуде
- 0,001 дБ/дел
- Разрешение по фазе
- 0,001°/дел
Общие характеристики
- Тип разъёма
- Type N (female), 50 Ом
- Число портов
- 2 (станд.), 4 — с опцией -400
- Интерфейсы
- USB, LAN, HDMI, DP
- Дисплей
- нет (управление по USB/LAN/HDMI/DP с внешнего монитора; опция P2418HT — сенсорный дисплей 23,8″)
- Габариты
- 426×88,1×500 мм
- Макс. потребление
- 150 Вт
- Питание
- 220 В 50 Гц или 110 В 50/60 Гц, однофазное
- Макс. масса
- 12,5 кг
Сравнение моделей линейки
| Параметр | Ceyear 3657A | Ceyear 3657B | Ceyear 3657AM | Ceyear 3657BM |
|---|---|---|---|---|
| Диапазон частот | 100 кГц – 4,5 ГГц | 100 кГц – 9 ГГц | 100 кГц – 4,5 ГГц | 100 кГц – 9 ГГц |
| Корпус | 5U, настольный | 5U, настольный | 2U, компактный | 2U, компактный |
| Экран | Есть, 12,1″ сенсорный | Есть, 12,1″ сенсорный | Нет | Нет |
| Порты | 2 (станд.), 4 — опция | 2 (станд.), 4 — опция | 2 (станд.), 4 — опция | 2 (станд.), 4 — опция |
| Масса | 13,5 кг | 13,5 кг | 12,5 кг | 12,5 кг |
| Габариты | 426×221,5×250 мм | 426×221,5×250 мм | 426×88,1×500 мм | 426×88,1×500 мм |
| Типичное применение | Лаборатория, работа оператора за прибором | Лаборатория, расширенный диапазон до 9 ГГц | Автоматизированные стенды, интеграция в системы | Автостенды, расширенный диапазон до 9 ГГц |
Нужен экран и работа оператора непосредственно за прибором — 3657A/3657B (5U). Для автоматизированных стендов и интеграции в тестовые системы — компактные 3657AM/3657BM (2U) без экрана, с управлением по LAN/USB. Если нужен диапазон выше 4,5 ГГц — выбирайте модели «B» (до 9 ГГц).
Опции и принадлежности
Опции прибора
| Код | Название | Назначение |
|---|---|---|
| 3657AM-221 | 2-порт, расширение до 9 кГц | Снижает нижнюю границу диапазона частот до 9 кГц |
| 3657AM-400 | 4-портовое измерение | Апгрейд до четырёхпортового анализатора с двухисточниковым воздействием, диапазон 100 кГц – 4,5 ГГц |
| 3657AM-421 | 4-порт, расширение до 9 кГц | Снижает нижнюю границу диапазона до 9 кГц для 4-портовой версии (нужна опция -400) |
Общие опции и принадлежности
| Код | Название | Назначение |
|---|---|---|
| 3657-001 | Комплект для монтажа в стойку | Для установки в стойку, подходит для 3657A/B |
| 3657-002 | Комплект для монтажа в стойку | Для установки в стойку, подходит для 3657AM/BM |
| 3657-004 | Руководство пользователя (печатное) | Бумажная версия руководства |
| 3657-005 | Алюминиевый транспортировочный кейс | Для перевозки прибора, подходит для 3657A/B |
| 3657-006 | Англоязычный интерфейс | Перевод лицевой/задней панели и операционной системы на английский |
| 3657-S07 | Автоматическое удаление влияния оснастки (AFR) | Автоматическое тестирование и устранение влияния измерительной оснастки для несимметричных и балансных устройств |
| 3657-S11 | Продвинутый анализ временной области | TDR-измерение импеданса во временной области, анализ глазковой диаграммы и др., для всего диапазона |
| 20205 | Механический калибровочный комплект N-type 50 Ом | Полная калибровка в полосе DC – 3 ГГц |
| 20201 | Механический калибровочный комплект N-type 50 Ом | Полная калибровка в полосе DC – 9 ГГц |
| 31101 | Механический калибровочный комплект N-type 50 Ом | Полная калибровка в полосе DC – 18 ГГц |
| 31121A | Механический калибровочный комплект 3,5 мм | Полная калибровка в полосе DC – 6 ГГц |
| 20202 | Механический калибровочный комплект 3,5 мм | Полная калибровка в полосе DC – 9 ГГц |
| 31121 | Механический калибровочный комплект 3,5 мм | Полная калибровка в полосе DC – 26,5 ГГц |
| 20404EZ | Электронный калибровочный комплект | Полная калибровка 300 МГц – 8,5 ГГц, 4 порта (один разъём 4.3-10 и три 3,5 мм) |
| 20402 | Электронный калибровочный комплект | Полная калибровка 300 кГц – 18 ГГц, N-type, 2 порта |
| 20403 | Электронный калибровочный комплект | Полная калибровка 10 МГц – 26,5 ГГц, 3,5 мм, 2 порта |
| 20405 | Электронный калибровочный комплект | Полная калибровка 10 МГц – 20 ГГц, 3,5 мм, 4 порта |
| GORE-OSZKUZKU0240 | Измерительный кабель N-type Gore | Разъём N-type (male), длина 60 см |
| GORE-OSZKUZKV0240 | Измерительный кабель N-type Gore | Разъём N-type (female), длина 60 см |
| 87302AZ | Измерительный кабель N-type | Разъём N-type (male), длина 60 см |
| 87302BA | Измерительный кабель N-type | Разъём N-type (female), длина 60 см |
| 87302AY | Измерительный кабель N-SMA | Разъём SMA (male), длина 80 см |
| 87302AX | Измерительный кабель N-SMA | Разъём SMA (female), длина 80 см |
| 87601 | Набор СВЧ-адаптеров (N-type) | Коаксиальные переходники с N-type на 3,5 мм, 2,4 мм и др. |
| 87601A | Набор СВЧ-адаптеров (3,5 мм) | Коаксиальные переходники с 3,5 мм на N-type, 2,4 мм и др. |
| P2418HT | Сенсорный дисплей 23,8″ | Внешний сенсорный дисплей, актуален для безэкранных 3657AM/BM |
Комплект поставки
Базовая комплектация
- Руководство по эксплуатации (в электронном виде)
- Кабель питания
- Гарантийный талон
По запросу
Укажите при оформлении заказа- Технический паспорт
Что учесть при выборе
- Динамический диапазон до 140 дБ — точные измерения устройств с высоким коэффициентом подавления.
- Скорость измерения 4 мкс/точка — для производственных линий и серийного тестирования.
- Опционально: автоматическое удаление влияния измерительной оснастки и продвинутый анализ временной области (глазковые диаграммы).
- 4-портовая опция — измерение всех 16 S-параметров за одно подключение, включая баланс-параметры.
- LAN-интерфейс для удалённого управления и интеграции в систему, 6 портов USB.
- Запись команд SCPI синхронно с действиями оператора и генерация скриптов в один клик.
Поверка, гарантия, доставка
Поверка
Организуем поверку в аккредитованном ЦСМ. Напомним о сроке очередной поверки заранее.
Гарантия
Гарантия производителя, сервисный центр в Москве и Китае.
Доставка
По Москве — курьером за наш счёт. По России — транспортной компанией, отгрузка в течение 24 часов после оплаты.
