Исследование осциллограмм на проверяемом устройстве

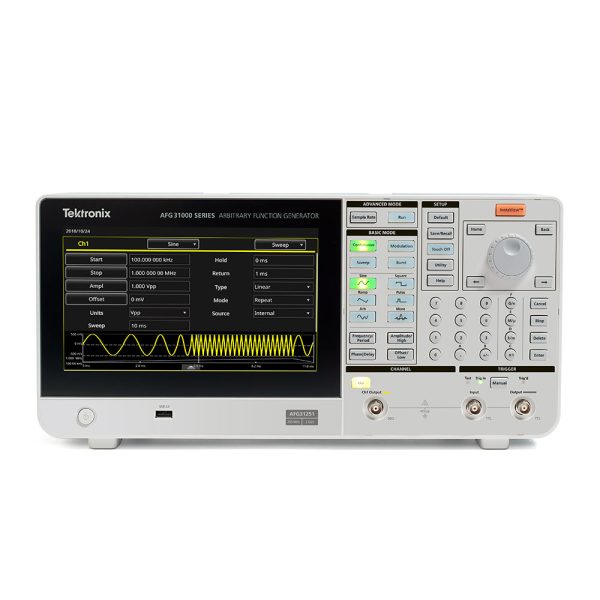

Благодаря патентованной технологии InstaView™ Вы сможете просматривать осциллограммы реальных сигналов, полученных непосредственно с проверяемого устройства, на генераторе AFG31251.
AFG31251 = сигнал высокого качества
Стандартная комплектация AFG31251 позволяет генерировать сигналы длиной до 16 млн. точек.
Дополнительные модули позволяют вывести проведение испытаний на новый уровень и создавать осциллограммы сложной формы, потратив только десятую часть стоимости традиционных генераторов.
Возможности дополнительных модулей:
- Увеличение объёма памяти до 128 млн точек на канал (опция MEM)
- Режим последовательности, запуска и ждущий режим (опция SEQ) с памятью на 25 записей и элементами управления для ветвления, повторения, ожидания, скачков, переходов, использования входа внешнего триггера, ручного триггера, временного триггера и команды SCPI для создания длительных сигналов со сложной и гибкой синхронизацией
Упрощенная процедура создания сигналов
Во встроенном средстве редактирования сигналов произвольной формы (ArbBuilder) имеются все функции, необходимые для создания, редактирования и передачи сигналов произвольной формы.
Это избавляет от необходимости подключаться к компьютеру или передавать файлы на него.
Впечатляющие цифры
- Модели c 1 или 2 каналами
- Диапазон амплитуд от 1 мВp-p до 10 Вp-p на нагрузке сопротивлением 50 Ом
- Базовый режим (генератор функций)
- Синусоидальные сигналы частотой 25 МГц, 50 МГц, 100 МГц, 150 МГц или 250 МГц
- Частота дискретизации 250 Мвыб/с, 500 Мвыб/с, 1 Гвыб/с или 2 Гвыб/с
- 14-битное разрешение по вертикали
- Режимы работы: непрерывный, модуляция, свипирование, пакетный
- Память объёмом 128 тыс. точек на каждый канал для сигналов произвольной формы
- Расширенный режим
- Непрерывный режим и дополнительный режим последовательностей, режим запуска и ждущий режим
- Память объёмом 16 млн точек на канал для сигналов произвольной формы (дополнительная опция — память на 128 млн точек)
- До 256 шагов в режиме последовательности с событиями цикла, прыжков и ожидания
- Переменная частота выборки от 1 мквыб/с до 2 Гвыб/с
- Минимальная длина сигнала 168 точек со степенью детализации 1 точка
